好家伙，本年的华为 Mate 90 系列，可能简直会有质变。
华为今天在外洋电路与系统议论会（ISCAS 2026）上聊到了芯片新时刻、新定律和麒麟 2026 芯片进展。
不得不说，信息密度和含金量皆很顶级。
里面既聊到了，华为对芯片“后摩尔期间”的想考和不断次序。
顺带着，还剧透了麒麟 2026 芯片的性能耕作、峰值频率，以及麒麟芯片后续五年的升级策动。
比如到 2031 年。
晶体管密度达到 1.4nm 制程的同等水平，大核频率冲破 5.0GHz。
再到 2035 年。
麒麟芯片的晶体管密度达到 400MTr/mm 以上，罢了三层、四层以致更多层的全芯片折叠。
天然啦。
我知说念机友们想说什么。
这一个个对于芯有顷刻的时刻名词，单拎一个出来皆很晦涩难解，更别说出目下官方报说念和论文里了。
为了让大伙把华为今天聊到的麒麟芯片进展和新时刻吃透。

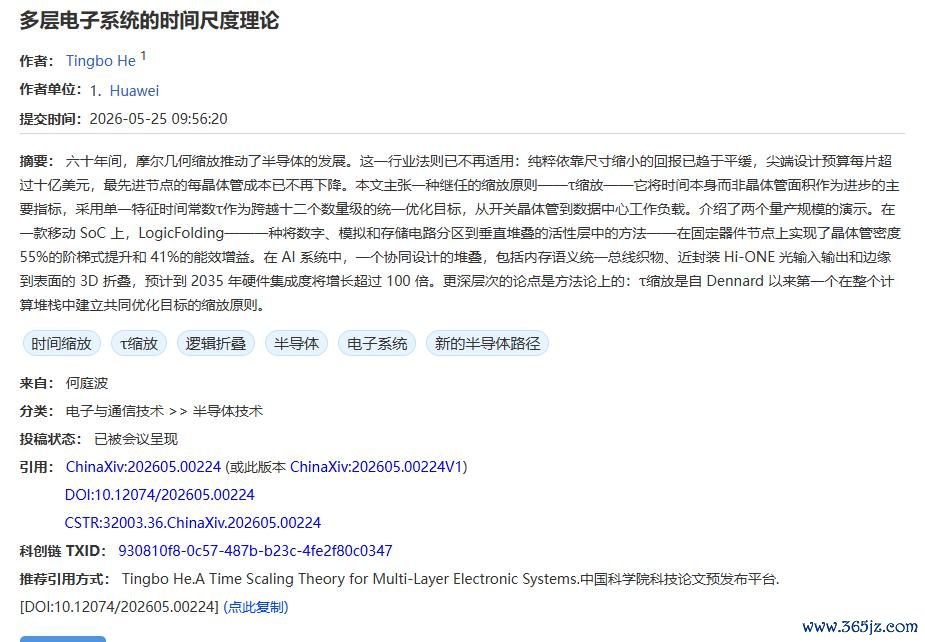

机哥亦然找到了官方今天发布的联系论文，好好啃了一番。
话未几说，接下来径直聊要点。
从摩尔定律到韬 ( τ ) 定律
华为在论文里知道议上皆提到过一个点，那即是传统芯片的升级门道，也曾很难走下去了。
所谓的老门道是啥，机友们应该皆猜到了——摩尔定律。
往日 60 年里，半导体的升级，主要围绕着松开晶体管，让一个平面上塞下更多晶体管来提高性能。

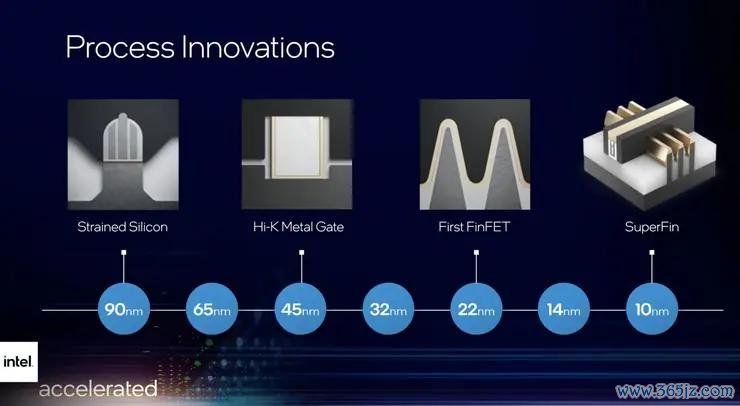

从 22nm 到 14nm，从 14nm 到 10nm，从 10nm 到 7nm。
就拿苹果的 A 系列芯片来说。
从苹果 A7 到 A18 Pro，晶体管数目径直暴涨了 19 倍。
光是两年前的 A16 芯片，晶体管数目就达到了 160 亿。
但华子暗示，这么的吩咐和门道，在 7nm 制程之后就有角落效益了。
一方面是因为，晶体管不可无穷松开。
金沙JinSha(中国)娱乐网入口小到一定进度后，电流会“走电”，反应到日常的手机使用，即是更容易发烧和卡顿。
而且跟着芯片制程的不时耕作。
芯片想象本钱，也高得让东说念主难以接管。

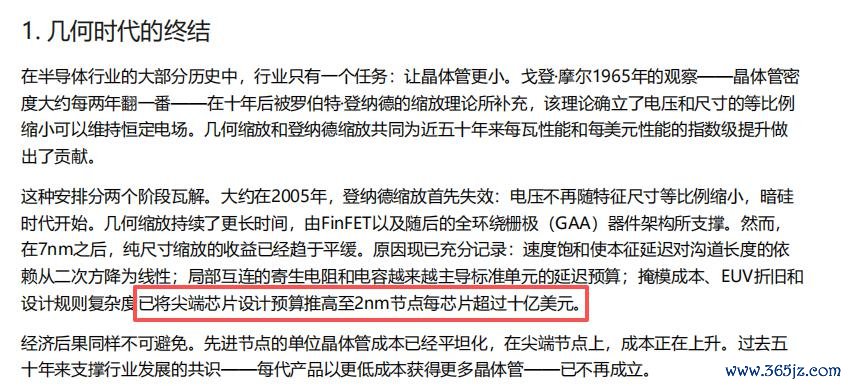

华为在最新的论文里头就提到，2nm 芯片的想象本钱斟酌突出 10 亿好意思元。
甭管是手机厂商进货，如故我们买得手的本钱，皆比 3nm 芯片要贵上不少。
如故拿苹果的 2nm A20 芯片来例如。
之前有行业报说念预估，A20 芯片单颗本钱 280 好意思元，换算过来差未几 2000 元。
那既然物理墙无法朝上。
经济账算下来也不合算。
芯片还能若何往后发展呢？
有着多年芯片想象教诲的华子，经由几年的想考事后，提议了——
「韬 ( τ ) 定律」

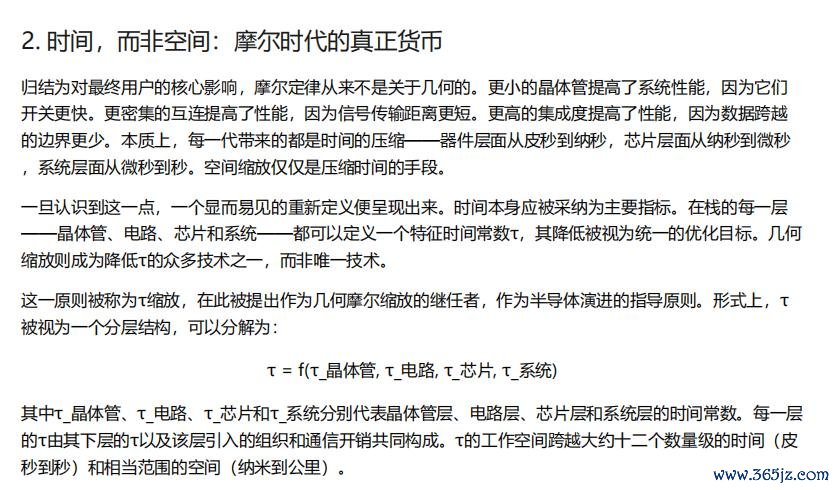

论文里头有一句很重要的话：
往日 60 年，摩尔定律本体上从来不是对于 " 面积 " 的，而是对于 " 时期 "。
直露说，机哥刚看到时也很懵。
但看完注重明白后，几许是 get 到了点精髓。
你想想嗷。
更小的晶体管闪开关速率更快了，导线作念短让信号传输延伸更低了，最终耕作的性能，也让我们玩手机更省时期了。
以前可能冷启动微信，要等个半秒，目下点击秒开。
本来加载个《原神》要 30 多秒，目下 20 秒就能进去逛街。
以致拍个夜景要举入辖下手机等两秒，目下半秒皆无用就成片。
那芯片每一层时刻所变嫌的，不即是更短的处理时期嘛！

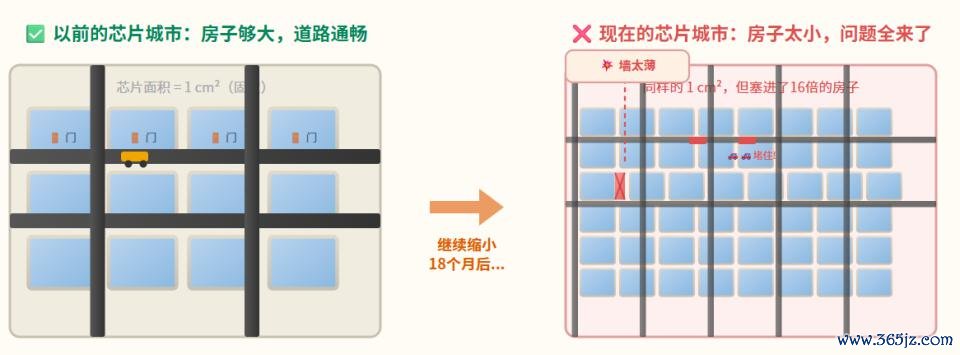

然后我再拿城市缔造来打个比喻。
比如城市面积固定只消 1 日常厘米，城市里的每个房间皆等于 1 个晶体管，而城市里住的东说念主越多，芯片性能就越强。
以往想要让城市塞下更多东说念主，通常得把屋子建得更密更小（晶体管松开）。
但问题是，屋子若是太小了，房间门就显得很难受，说不定你隔邻邻居一锤把门敲烂，就能走进你房间玩了 ...
更难绷的是。
房间太密会导致城市说念路变窄，堵车反而会更严重，就好比外卖小哥想送外卖给你，得先绕过无边条小胡同，手机百家家乐app官方版经由无边次堵车。
终末外卖到你手上，也曾澈底凉掉了。
芯片性能天然也无法往上提。
于是华子想来想去，最终就料想了「逻辑堆叠」大法。

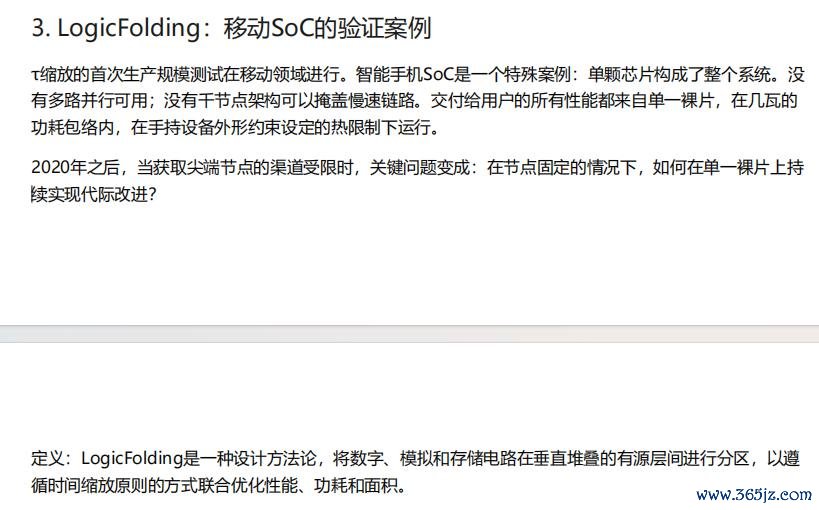

逻辑折叠
虽说听起来如故很概述难解。
但不紧要，机哥给大伙聊点大口语。

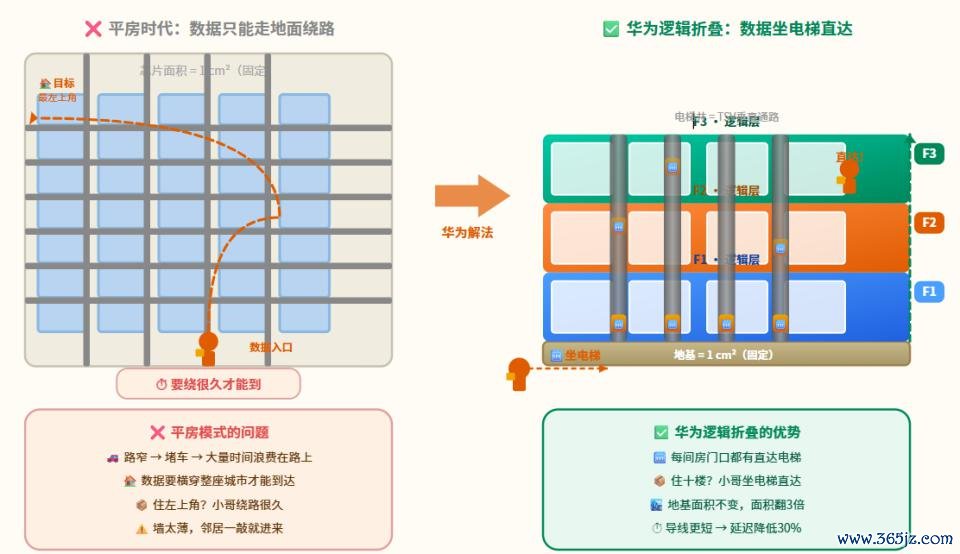

「逻辑堆叠」的中枢想路和作念法是，既然不可一直松开屋子，那就干脆打好地基，一层一层往上盖。
每层楼的布局皆策动好，且每个房间皆有直达电梯。
这么一来，大地地基诚然如故 1 日常厘米，但总缔造面积和入住东说念主数皆能翻好几倍，而且外卖小哥也无需跑来跑去。
哪怕你住在十楼，小哥坐个电梯两分钟就能奉上来。
反馈到芯片的实践发达上。
房间大小诚然没变（制程没变）。
但信号传输更快了（进出房间用时更短），晶体管密度更高（入住东说念主数更多），频率也能飙更高（整个这个词城市运转效果耕作）。

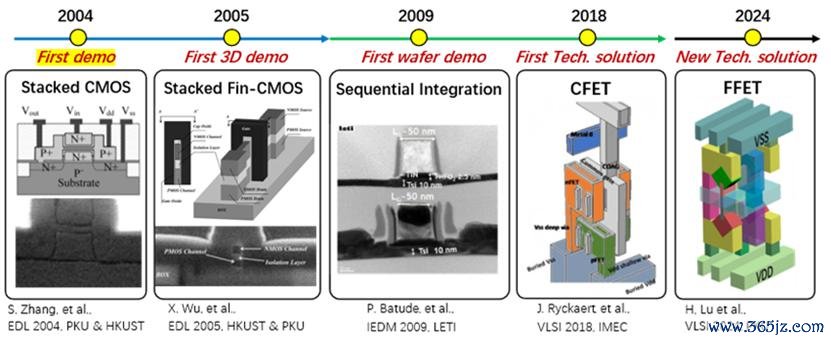

可能有机友想起了，似乎前几年也有厂商捣饱读过芯片堆叠工艺。
确乎啊。

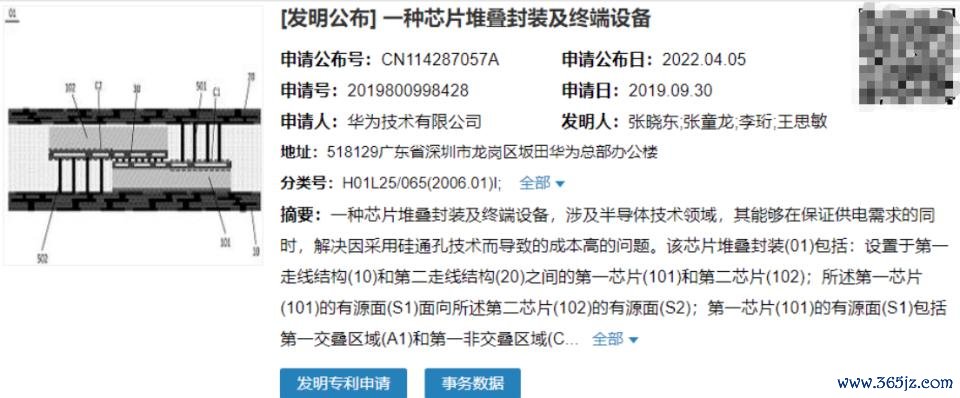

华为我方在 2022 年，就公布过芯片堆叠时刻。

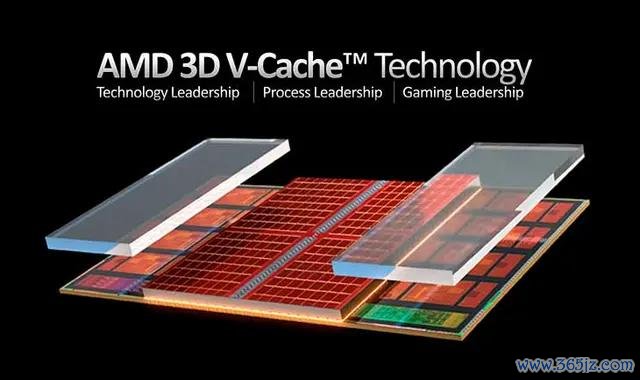

AMD 当年也靠着 3D 堆叠缓存—— 3D V-Cache 时刻，在桌面 CPU 阛阓干翻了英特尔。
英特尔的堆叠时刻储备更是玩出花来。

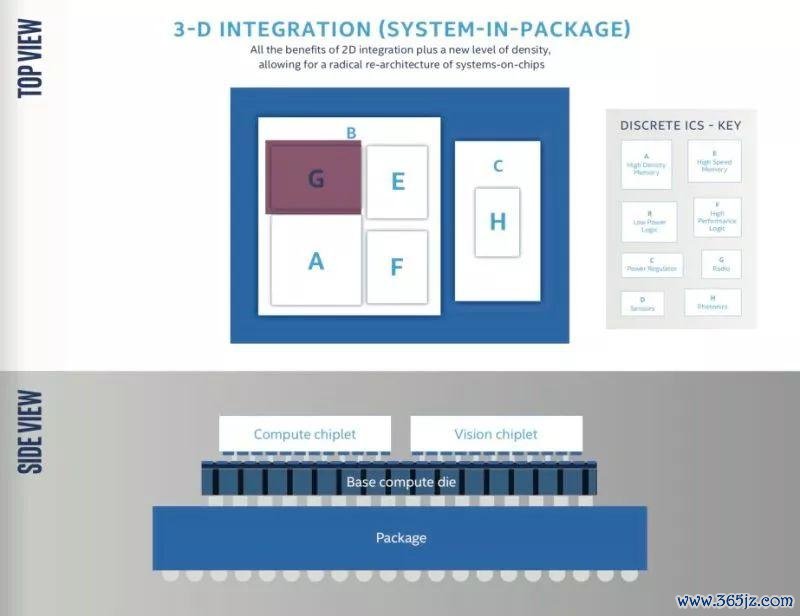

早期就有 EMIB 2.5D 封装，用小的硅桥勾通多个芯片，自后又推出了 Foveros 3D 堆叠。
把一个 10nm 的 CPU 中枢叠在一个 22nm 的基础芯片上，
但本体上来看。
这些堆叠时刻和工艺，跟「逻辑折叠」不是一码事。
过往的 3D 堆叠工艺，其实仅仅把多个芯片有时模块粘在一块，有点像拼积木。
然后华为「逻辑折叠」，是从想象的时候，就想好了要作念一个多层折叠的一体化芯片，何况即是奔着提高数据交互的效果。
这也为什么，麒麟芯片性能耕作会更彰着。
麒麟 2026 年芯片，秋季见
看到这里，机友们臆测也很艳羡，到底什么时候才能用上，搭载「逻辑折叠」时刻的麒麟新芯片。
好音信是，说明官方预报来看，本年秋季就能用上。
而华为秋季会发什么新机，我们皆懂的。
Mate 90 系列应该能首发搭载这麒麟新芯片。

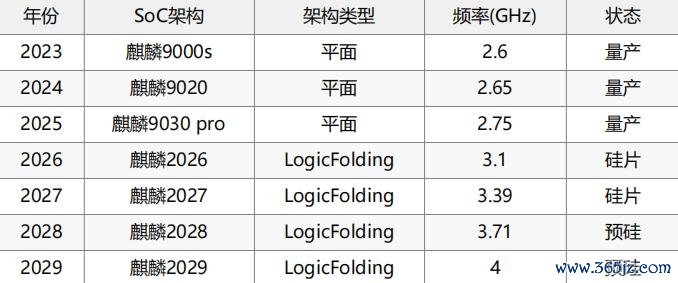

官方也在今天浮现了一小部分，对于麒麟 2026 年新芯片的性能数据。
跟同工艺的传统 2D 芯片比拟，晶体管密度耕作 53.5%。
从 155MTr/mm 涨到 238MTr/mm。
然后 P 核能效耕作 41%，峰值频率耕作 12.7%，斟酌从麒麟 9030 的 2.75GHz 径直干到 3.1GHz。
天然啦，除了中枢肠能变强了。
「逻辑折叠」时刻还给麒麟 2026 年芯片，整出了好几个特等得益——
芯片里面通信数据通说念面积减少 55%，给诡计单位腾出了更多空间；
时钟缓冲器数目减少突出 50%，芯片愈加省电；
导线总长度裁减了 30%。芯片在相同功耗下性能更强；
而这以致还仅仅运转。

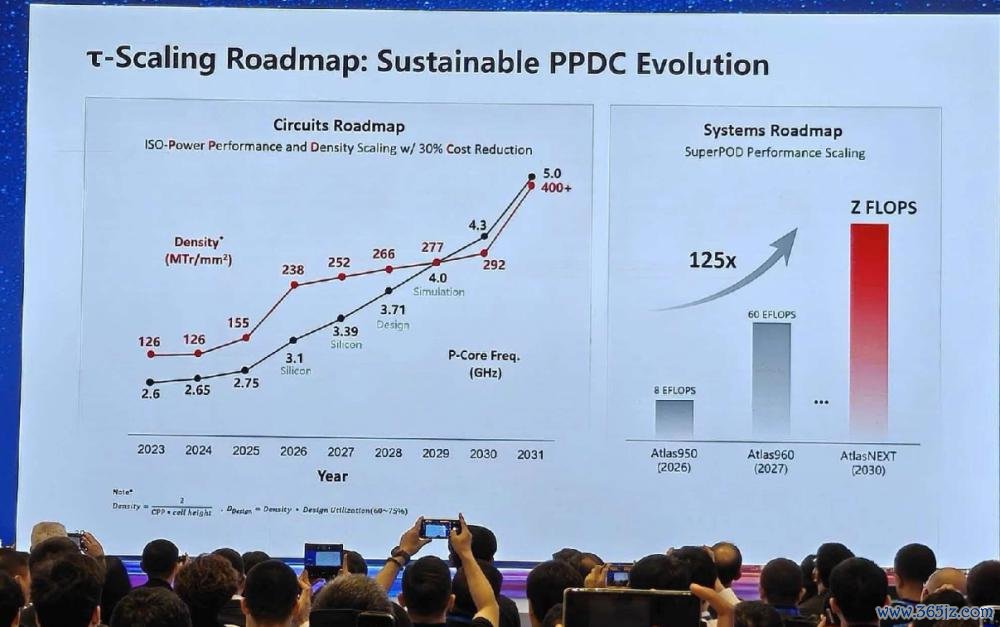

说明华为官方的瞻望，后续频率和晶体管密度稳步耕作，斟酌在 2031 年达到 400+MTr / mm 晶体管密度、5.0GHz 主频。
这是啥倡导呢。
特别于每 1 日常毫米的芯片体积，塞进 4 亿个晶体管。
那 1 日常毫米又有多大呢？
就 ... 差未几一个缝衣针的针眼大小。
换句话说，华子无需把晶体管作念得更小。
只靠逻辑折叠时刻，到 2031 年就能作念出和台积电 1.4nm 工艺密度一模一样的芯片。

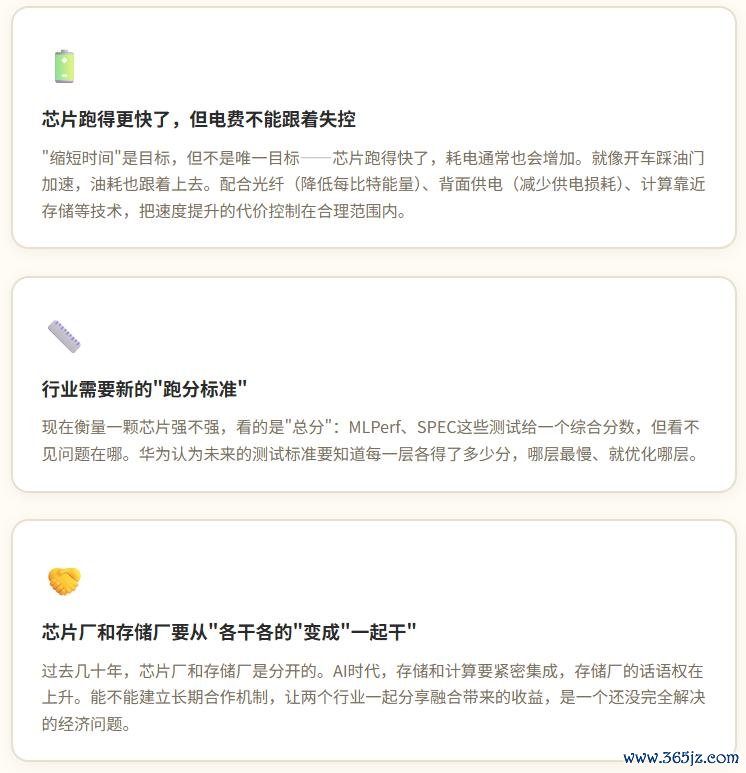

天然，这条新的路才刚刚运转，也才刚刚走通了一小步路，还有许多问题是需要迟缓不断的。
比如目下的绘制软件皆是画平房的，要画出 3D 折叠楼房，得再行想象一套绘制软件。
又比如芯片跑得更快后，功耗适度的难度也会更大，这就跟开车猛踩油门，油耗会上去一个预料，这就条目芯片从各块想象前期就运转扣功耗。
但岂论若何样。
目下芯片想象的抨击性，跟制程工艺险些是平起平坐了。
机哥目下就很期待手机百家家乐app安装2026最新版，秋季发布的华为 Mate 90 系列，性能会达到若何样的新高度。
